Skalierbare und robuste Leiterplattenverbindungen in SMT

Die SMT-Leiterplattensteckverbinder der Serie Zero8 verbinden Leiterplatten zuverlässig mit Datenübertragungsraten von 16 Gbit/s.
Zero8 grp mit Zero8Logo

Features

  • Raster: 0,8 mm
  • Betriebsstrom: 1,7 A
  • 16 Gbit/s
  • 500 Steckzyklen
  • Frei skalierbar
  • Höchste Kontaktsicherheit
  • Optimierter Fehlsteckschutz
  • Verpackt in Tape & Reel

Anwendungen

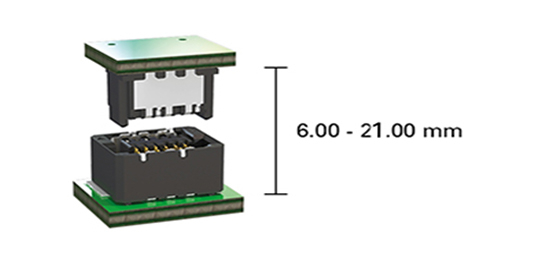

  • Board-to-Board (Mezzanin) von 6 – 21 mm
  • Parallele und rechtwinklige Verbindungen

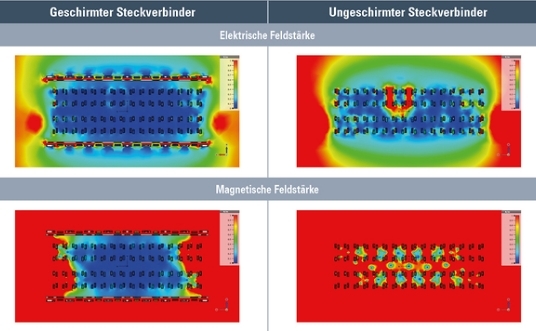

  • Geschirmte und ungeschirmte Ausführungen
Filter
Die Zero8 Produkte sind für einen PCB Abstand von 6-21 mm verfügbar. Gerne helfen wir Ihnen weiter.
Plug gerade geschirmt

Zero8 plug low-profile geschirmt Art.Nr. 405-52112-51

Zero8 12polig Plug Low Geschirmt Foto
Polzahl 12, Bauhöhe 1.15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug low-profile geschirmt Art.Nr. 405-52112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug low-profile geschirmt Art.Nr. 405-52120-51

Zero8 20polig Plug Low Geschirmt Foto
Polzahl 20, Bauhöhe 1.15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug low-profile geschirmt Art.Nr. 405-52120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug low-profile geschirmt Art.Nr. 405-52132-51

Zero8 32polig Plug Low Geschirmt Foto
Polzahl 32, Bauhöhe 1.15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug low-profile geschirmt Art.Nr. 405-52132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug low-profile geschirmt Art.Nr. 405-52152-51

Zero8 52polig Plug Low Geschirmt Foto
Polzahl 52, Bauhöhe 1.15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug low-profile geschirmt Art.Nr. 405-52152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug low-profile geschirmt Art.Nr. 405-52180-51

Zero8 80polig Plug Low Geschirmt Foto
Polzahl 80, Bauhöhe 1.15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug low-profile geschirmt Art.Nr. 405-52180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile geschirmt Art.Nr. 405-53112-51

Zero8 12polig Plug Mid Geschirmt Foto
Polzahl 12, Bauhöhe 2.65 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug mid-profile geschirmt Art.Nr. 405-53112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile geschirmt Art.Nr. 405-53120-51

Zero8 20polig Plug Mid Geschirmt Foto
Polzahl 20, Bauhöhe 2.65 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug mid-profile geschirmt Art.Nr. 405-53120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile geschirmt Art.Nr. 405-53132-51

Zero8 32polig Plug Mid Geschirmt Foto
Polzahl 32, Bauhöhe 2.65 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug mid-profile geschirmt Art.Nr. 405-53132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile geschirmt Art.Nr. 405-53152-51

Zero8 52polig Plug Mid Geschirmt Foto
Polzahl 52, Bauhöhe 2.65 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug mid-profile geschirmt Art.Nr. 405-53152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile geschirmt Art.Nr. 405-53180-51

Zero8 80polig Plug Mid Geschirmt Foto
Polzahl 80, Bauhöhe 2.65 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug mid-profile geschirmt Art.Nr. 405-53180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile geschirmt Art.Nr. 405-54112-51

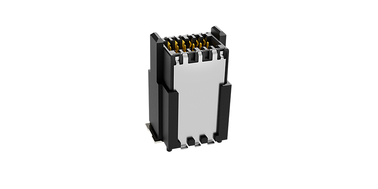

Zero8 12polig Plug High Geschirmt Foto
Polzahl 12, Bauhöhe 7,15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug high-profile geschirmt Art.Nr. 405-54112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile geschirmt Art.Nr. 405-54120-51

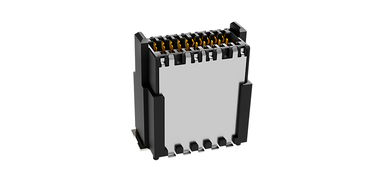

Zero8 20polig Plug High Geschirmt Foto
Polzahl 20, Bauhöhe 7,15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug high-profile geschirmt Art.Nr. 405-54120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile geschirmt Art.Nr. 405-54132-51

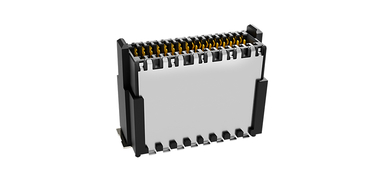

Zero8 32polig Plug High Geschirmt Foto
Polzahl 32, Bauhöhe 7,15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug high-profile geschirmt Art.Nr. 405-54132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile geschirmt Art.Nr. 405-54152-51

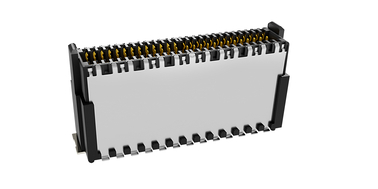

Zero8 52polig Plug High Geschirmt Foto
Polzahl 52, Bauhöhe 7,15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug high-profile geschirmt Art.Nr. 405-54152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile geschirmt Art.Nr. 405-54180-51

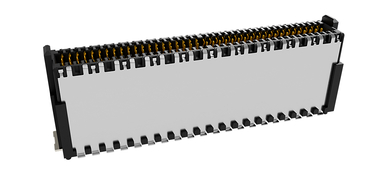

Zero8 80polig Plug High Geschirmt Foto
Polzahl 80, Bauhöhe 7,15 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug high-profile geschirmt Art.Nr. 405-54180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile geschirmt Art.Nr. 405-55112-51

Zero8 12polig Plug x High geschirmt normal Foto
Polzahl 12, Bauhöhe 8.65mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug x-high-profile geschirmt Art.Nr. 405-55112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile geschirmt Art.Nr. 405-55120-51

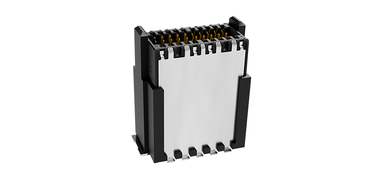

Zero8 20polig Plug x High geschirmt normal Foto
Polzahl 20, Bauhöhe 8.65mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug x-high-profile geschirmt Art.Nr. 405-55120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile geschirmt Art.Nr. 405-55132-51

Zero8 32polig Plug x High geschirmt normal Foto
Polzahl 32, Bauhöhe 8.65mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug x-high-profile geschirmt Art.Nr. 405-55132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile geschirmt Art.Nr. 405-55152-51

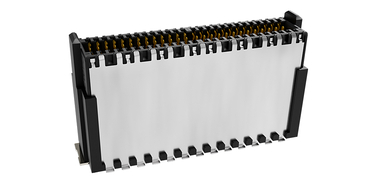

Zero8 52polig Plug x High geschirmt normal Foto
Polzahl 52, Bauhöhe 8.65mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug x-high-profile geschirmt Art.Nr. 405-55152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile geschirmt Art.Nr. 405-55180-51

Zero8 80polig Plug x High geschirmt normal Foto
Polzahl 80, Bauhöhe 8.65mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
EMV
Zero8 plug x-high-profile geschirmt Art.Nr. 405-55180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Socket gerade geschirmt

Zero8 socket low-profile geschirmt Art.Nr. 406-52112-51

Zero8 12polig Socket Low Geschirmt Foto
Polzahl 12, Bauhöhe 4.85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket low-profile geschirmt Art.Nr. 406-52112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket low-profile geschirmt Art.Nr. 406-52120-51

Zero8 20polig Socket Low Geschirmt Foto
Polzahl 20, Bauhöhe 4.85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket low-profile geschirmt Art.Nr. 406-52120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket low-profile geschirmt Art.Nr. 406-52132-51

Zero8 32polig Socket Low Geschirmt Foto
Polzahl 32, Bauhöhe 4.85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket low-profile geschirmt Art.Nr. 406-52132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket low-profile geschirmt Art.Nr. 406-52152-51

Zero8 52polig Socket Low Geschirmt Foto
Polzahl 52, Bauhöhe 4.85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket low-profile geschirmt Art.Nr. 406-52152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket low-profile geschirmt Art.Nr. 406-52180-51

Zero8 80polig Socket Low Geschirmt Foto
Polzahl 80, Bauhöhe 4.85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket low-profile geschirmt Art.Nr. 406-52180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile geschirmt Art.Nr. 406-53112-51

Zero8 12polig Socket Mid Geschirmt Foto
Polzahl 12, Bauhöhe 7.85 mm, Polzahl 12, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket mid-profile geschirmt Art.Nr. 406-53112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile geschirmt Art.Nr. 406-53120-51

Zero8 20polig Socket Mid Geschirmt Foto
Polzahl 20, Bauhöhe 7.85 mm, Polzahl 20, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket mid-profile geschirmt Art.Nr. 406-53120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile geschirmt Art.Nr. 406-53132-51

Zero8 32polig Socket Mid Geschirmt Foto
Polzahl 32, Bauhöhe 7.85 mm, Polzahl 32, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket mid-profile geschirmt Art.Nr. 406-53132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile geschirmt Art.Nr. 406-53152-51

Zero8 52polig Socket Mid Geschirmt Foto
Polzahl 52, Bauhöhe 7.85 mm, Polzahl 52, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket mid-profile geschirmt Art.Nr. 406-53152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile geschirmt Art.Nr. 406-53180-51

Zero8 80polig Socket Mid Geschirmt Foto
Polzahl 80, Bauhöhe 7.85 mm, Polzahl 80, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket mid-profile geschirmt Art.Nr. 406-53180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile geschirmt Art.Nr. 406-54112-51

Zero8 12polig Socket High Geschirmt Foto
Polzahl 12, Bauhöhe 10,85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket high-profile geschirmt Art.Nr. 406-54112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile geschirmt Art.Nr. 406-54120-51

Zero8 20polig Socket High Geschirmt Foto
Polzahl 20, Bauhöhe 10,85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket high-profile geschirmt Art.Nr. 406-54120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile geschirmt Art.Nr. 406-54132-51

Zero8 32polig Socket High Geschirmt Foto
Polzahl 32, Bauhöhe 10,85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket high-profile geschirmt Art.Nr. 406-54132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile geschirmt Art.Nr. 406-54152-51

Zero8 52polig Socket High Geschirmt Foto
Polzahl 52, Bauhöhe 10,85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket high-profile geschirmt Art.Nr. 406-54152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile geschirmt Art.Nr. 406-54180-51

Zero8 80polig Socket High Geschirmt Foto
Polzahl 80, Bauhöhe 10,85 mm, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket high-profile geschirmt Art.Nr. 406-54180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Plug gewinkelt geschirmt

Zero8 plug gewinkelt geschirmt Art.Nr. 405-51112-51

Zero8 12polig Plug gewinkelt geschirmt Foto
Polzahl 12, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt geschirmt Art.Nr. 405-51112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug gewinkelt geschirmt Art.Nr. 405-51120-51

Zero8 20polig Plug gewinkelt geschirmt Foto
Polzahl 20, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt geschirmt Art.Nr. 405-51120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug gewinkelt geschirmt Art.Nr. 405-51132-51

Zero8 32polig Plug gewinkelt geschirmt Foto
Polzahl 32, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt geschirmt Art.Nr. 405-51132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug gewinkelt geschirmt Art.Nr. 405-51152-51

Zero8 52polig Plug gewinkelt geschirmt Foto
Polzahl 52, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt geschirmt Art.Nr. 405-51152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug gewinkelt geschirmt Art.Nr. 405-51180-51

Zero8 80polig Plug gewinkelt geschirmt Foto
Polzahl 80, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt geschirmt Art.Nr. 405-51180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Socket gewinkelt geschirmt

Zero8 socket gewinkelt geschirmt Art.Nr. 406-51112-51

Zero8 12polig Socket gewinkelt geschirmt Foto
Polzahl 12, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket gewinkelt geschirmt Art.Nr. 406-51112-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket gewinkelt geschirmt Art.Nr. 406-51120-51

Zero8 20polig Socket gewinkelt geschirmt Foto
Polzahl 20, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket gewinkelt geschirmt Art.Nr. 406-51120-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket gewinkelt geschirmt Art.Nr. 406-51132-51

Zero8 32polig Socket gewinkelt geschirmt Foto
Polzahl 32, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket gewinkelt geschirmt Art.Nr. 406-51132-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket gewinkelt geschirmt Art.Nr. 406-51152-51

Zero8 52polig Socket gewinkelt geschirmt Foto
Polzahl 52, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket gewinkelt geschirmt Art.Nr. 406-51152-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket gewinkelt geschirmt Art.Nr. 406-51180-51

Zero8 80polig Socket gewinkelt geschirmt Foto
Polzahl 80, 90° abgewinkelt, EMV-Schirmung, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
EMV
Zero8 socket gewinkelt geschirmt Art.Nr. 406-51180-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Plug gerade ungeschirmt

Zero8 plug low-profile ungeschirmt Art.Nr. 405-52012-51

Zero8 12polig Plug Low Ungeschirmt Foto
Polzahl 12, Bauhöhe 1.15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug low-profile ungeschirmt Art.Nr. 405-52012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug low-profile ungeschirmt Art.Nr. 405-52020-51

Zero8 20polig Plug Low Ungeschirmt Foto
Polzahl 20, Bauhöhe 1.15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug low-profile ungeschirmt Art.Nr. 405-52020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug low-profile ungeschirmt Art.Nr. 405-52032-51

Zero8 32polig Plug Low Ungeschirmt Foto
Polzahl 32, Bauhöhe 1.15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug low-profile ungeschirmt Art.Nr. 405-52032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug low-profile ungeschirmt Art.Nr. 405-52052-51

Zero8 52polig Plug Low Ungeschirmt Foto
Polzahl 52, Bauhöhe 1.15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug low-profile ungeschirmt Art.Nr. 405-52052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug low-profile ungeschirmt Art.Nr. 405-52080-51

Zero8 80polig Plug Low Ungeschirmt Foto
Polzahl 80, Bauhöhe 1.15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug low-profile ungeschirmt Art.Nr. 405-52080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 13.5mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53012-51

Zero8 12polig Plug Mid Ungeschirmt Foto
Polzahl 12, Bauhöhe 2.65 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53020-51

Zero8 20polig Plug Mid Ungeschirmt Foto
Polzahl 20, Bauhöhe 2.65 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53032-51

Zero8 32polig Plug Mid Ungeschirmt Foto
Polzahl 32, Bauhöhe 2.65 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53052-51

Zero8 52polig Plug Mid Ungeschirmt Foto
Polzahl 52, Bauhöhe 2.65 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53080-51

Zero8 80polig Plug Mid Ungeschirmt Foto
Polzahl 80, Bauhöhe 2.65 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug mid-profile ungeschirmt Art.Nr. 405-53080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand7.5 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile ungeschirmt Art.Nr. 405-54012-51

Zero8 12polig Plug High ungeschirmt Foto
Polzahl 12, Bauhöhe 7,15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug high-profile ungeschirmt Art.Nr. 405-54012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile ungeschirmt Art.Nr. 405-54020-51

Zero8 20polig Plug High ungeschirmt Foto
Polzahl 20, Bauhöhe 7,15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug high-profile ungeschirmt Art.Nr. 405-54020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile ungeschirmt Art.Nr. 405-54032-51

Zero8 32polig Plug High ungeschirmt Foto
Polzahl 32, Bauhöhe 7,15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug high-profile ungeschirmt Art.Nr. 405-54032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile ungeschirmt Art.Nr. 405-54052-51

Zero8 52polig Plug High ungeschirmt Foto
Polzahl 52, Bauhöhe 7,15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug high-profile ungeschirmt Art.Nr. 405-54052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug high-profile ungeschirmt Art.Nr. 405-54080-51

Zero8 80polig Plug High ungeschirmt Foto
Polzahl 80, Bauhöhe 7,15 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 plug high-profile ungeschirmt Art.Nr. 405-54080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 19.5 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55012-51

Zero8 12polig Plug x High ungeschirmt normal Foto
Polzahl 12, Bauhöhe 8.65mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55020-51

Zero8 20polig Plug x High ungeschirmt normal Foto
Polzahl 20, Bauhöhe 8.65mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55032-51

Zero8 32polig Plug x High ungeschirmt normal Foto
Polzahl 32, Bauhöhe 8.65mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55052-51

Zero8 52polig Plug x High ungeschirmt normal Foto
Polzahl 52, Bauhöhe 8.65mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55080-51

Zero8 80polig Plug x High ungeschirmt normal Foto
Polzahl 80, Bauhöhe 8.65mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
Rechtwinklig
SMT
High Density
High Speed
Rugged
Zero8 plug x-high-profile ungeschirmt Art.Nr. 405-55080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand13.5 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Socket gerade ungeschirmt

Zero8 socket low-profile ungeschirmt Art.Nr. 406-52012-51

Zero8 12polig Socket Low Ungeschirmt Foto
Polzahl 12, Bauhöhe 4.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket low-profile ungeschirmt Art.Nr. 406-52012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket low-profile ungeschirmt Art.Nr. 406-52020-51

Zero8 20polig Socket Low Ungeschirmt Foto
Polzahl 20, Bauhöhe 4.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket low-profile ungeschirmt Art.Nr. 406-52020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket low-profile ungeschirmt Art.Nr. 406-52032-51

Zero8 32polig Socket Low Ungeschirmt Foto
Polzahl 32, Bauhöhe 4.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket low-profile ungeschirmt Art.Nr. 406-52032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket low-profile ungeschirmt Art.Nr. 406-52052-51

Zero8 52polig Socket Low Ungeschirmt Foto
Polzahl 52, Bauhöhe 4.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket low-profile ungeschirmt Art.Nr. 406-52052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket low-profile ungeschirmt Art.Nr. 406-52080-51

Zero8 80polig Socket Low Ungeschirmt Foto
Polzahl 80, Bauhöhe 4.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket low-profile ungeschirmt Art.Nr. 406-52080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand6.0 mm bis 15.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53012-51

Zero8 12polig Socket Mid Ungeschirmt Foto
Polzahl 12, Bauhöhe 7.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53020-51

Zero8 20polig Socket Mid Ungeschirmt Foto
Polzahl 20, Bauhöhe 7.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53032-51

Zero8 32polig Socket Mid Ungeschirmt Foto
Polzahl 32, Bauhöhe 7.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53052-51

Zero8 52polig Socket Mid Ungeschirmt Foto
Polzahl 52, Bauhöhe 7.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53080-51

Zero8 80polig Socket Mid Ungeschirmt Foto
Polzahl 80, Bauhöhe 7.85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket mid-profile ungeschirmt Art.Nr. 406-53080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand9.00 mm bis 18.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile ungeschirmt Art.Nr. 406-54012-51

Zero8 12polig Socket High Ungeschirmt Foto
Polzahl 12, Bauhöhe 10,85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket high-profile ungeschirmt Art.Nr. 406-54012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile ungeschirmt Art.Nr. 406-54020-51

Zero8 20polig Socket High Ungeschirmt Foto
Polzahl 20, Bauhöhe 10,85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket high-profile ungeschirmt Art.Nr. 406-54020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile ungeschirmt Art.Nr. 406-54032-51

Zero8 32polig Socket High Ungeschirmt Foto
Polzahl 32, Bauhöhe 10,85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket high-profile ungeschirmt Art.Nr. 406-54032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile ungeschirmt Art.Nr. 406-54052-51

Zero8 52polig Socket High Ungeschirmt Foto
Polzahl 52, Bauhöhe 10,85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket high-profile ungeschirmt Art.Nr. 406-54052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket high-profile ungeschirmt Art.Nr. 406-54080-51

Zero8 80polig Socket High Ungeschirmt Foto
Polzahl 80, Bauhöhe 10,85 mm, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Parallel
SMT
High Density
High Speed
Rugged
Zero8 socket high-profile ungeschirmt Art.Nr. 406-54080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Leiterplattenabstand12.0 mm bis 21.0 mm
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu over Ni
AnschlussbereichSn over Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Plug gewinkelt ungeschirmt

Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51012-51

Zero8 12polig Plug gewinkelt ungeschirmt Foto
Polzahl 12, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51020-51

Zero8 20polig Plug gewinkelt ungeschirmt Foto
Polzahl 20, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51032-51

Zero8 32polig Plug gewinkelt ungeschirmt Foto
Polzahl 32, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51052-51

Zero8 52polig Plug gewinkelt ungeschirmt Foto
Polzahl 52, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51080-51

Zero8 80polig Plug gewinkelt ungeschirmt Foto
Polzahl 80, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 plug gewinkelt ungeschirmt Art.Nr. 405-51080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
16 A bei 20°C (Schirm von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Socket gewinkelt ungeschirmt

Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51012-51

Zero8 12polig Socket gewinkelt ungeschirmt Foto
Polzahl 12, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51012-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte12
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51020-51

Zero8 20polig Socket gewinkelt ungeschirmt Foto
Polzahl 20, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51020-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte20
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51032-51

Zero8 32polig Socket gewinkelt ungeschirmt Foto
Polzahl 32, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51032-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte32
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51052-51

Zero8 52polig Socket gewinkelt ungeschirmt Foto
Polzahl 52, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51052-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte52
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51080-51

Zero8 80polig Socket gewinkelt ungeschirmt Foto
Polzahl 80, 90° abgewinkelt, Anschlusstechnik SMT, Raster 0.8 mm, Performance level 1
Rechtwinklig
Horizontal
SMT
High Density
High Speed
Rugged
Zero8 socket gewinkelt ungeschirmt Art.Nr. 406-51080-51 - Technische Daten

Grundlagen

Gütestufe
IEC 60512-9-1:2010
1
Anzahl Kontakte80
AnschlusstechnikSMT
Betriebstemperatur-55°C bis + 125°C

Material

IsolierkörperLCP, UL 94 V-0
CTI Wert
IEC 60112
150
KontaktmaterialKupferlegierung
KontaktbeschichtungAu über Ni
AnschlussbereichSn über Ni

Mechanisch

Rastermaß0.8 mm
Steckkraft pro Kontakt≤ 0.5 N
Ziehkraft pro Kontakt≤ 0.4 N
Lebensdauer
IEC 60512-9-1
500 Steckzyklen
Koplanarität≤ 0.1 mm
Schwingen, sinusförmig
IEC 60512-6-4
10 - 2000 Hz, 20g
Kontaktstörungen während Schwingen, sinusförmig
IEC 60512-2-5
≤ 1 µs
Schocken, halbsinusförmig
IEC 60512-6-3
50g, 11 ms
Kontakstörungen während Schocken, halbsinusförmig
IEC 60512-2-5
≤ 1 µs

Elektrisch

Betriebsstrom
IEC 60512-5-2
1.7 A bei 20°C (80 von 80 polig)
5.5 A bei 20°C (2 von 80 polig)
5.1 A bei 20°C (4 von 80 polig)
Durchgangswiderstand
IEC 60512-2-1
≤ 20 mΩ
Luft- und Kriechstrecke0.25 mm
Isolationswiderstand
IEC 60512-3-1
> 5 GΩ
Prüfspannung
IEC 60512-4-1
500 VAC
Datenübertragung16 Gbit/s

Verarbeitung

Löttemperatur
JEDEC J-STD-020E
20 - 40 s bei 260°C
MSL
JEDEC J-STD-020E
1
BestückungPick and Place

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Username:
Vielen Dank! Wir werden Ihre Anforderungen prüfen und mit Ihnen Kontakt aufnehmen.

Bei Fragen stehen wir Ihnen jederzeit per E-Mail oder Telefon zur Verfügung.

Kein passendes Produkt gefunden - Produkt jetzt anfragen:

Felder mit * sind Pflichtfelder.

Was bringt die neue ScaleX-Technologie?

Wie funktioniert die doppelseitige Kontaktierung?
Welche Datenraten können Sie mit Zero8-Steckern erreichen? Was bringt Ihnen das geschlossene Schirmkonzept?
Wie flexibel lässt sich Ihr Geräte-Design mit Zero8-Steckverbindern gestalten?

Die Antwort auf Ihre Fragen finden Sie in diesem kurzen Animationsfilm. Schauen Sie gleich hier rein (oder auf Youtube)!

Features der 0.8 mm SMT-Steckverbinder mit ScaleX-Technologie

Steckverbinderentwicklung PxC ept rgb rot
ScaleX – diese Marke steht für doppelseitige, robuste Kontakttechnologie in einem variabel skalierbaren Steckverbinder-System.

Unsere Federkontakt-Stecker der Serie Zero8 bieten durch ScaleX eine besonders zuverlässige Kontaktierung. Dadurch eigenen sie sich hervorragend für Anwendungen in anspruchsvollen Industriebereichen. Selbst andauernde Belastungen, wie beispielsweise durch Vibrationen und Schocks, stellen für die hochwertigen deutschen Steckverbinder kein Problem dar. Gleichzeitig genießen Sie volle Flexibilität aufgrund der Skalierbarkeit der Board-to-Board-Connectoren.
Zero SMT Socket

Details im Überblick

Verdrehschutz

für korrekte Verbindung von Plug und Socket

Einführschrägen

zum Ausgleich von Mitten- und Winkelversatz beim Stecken

Boardlock

für eine robuste Verbindung zur Leiterplatte

Kodierzapfen

für korrekte Platzierung des Steckers auf der Leiterplatte

Koplanarität

für prozesssicheres Löten bei der Verarbeitung

Meniskusbildung

für hohe Stabilität und Belastbarkeit der Lötstelle
